xCompare
Modelle vergleichen
Lösung für Modell-Vergleiche zur visuellen Identifizierung von Modelländerungen in CATIA V5, SMG- und JT-Daten
Vergleichen Sie mit xCompare mehr als nur Geometrieunterschiede
In Zeiten globaler und simultaner Entwicklungsprozesse werden Werkzeuge, die Ingenieure bei der Verwaltung ihrer komplexen Konstruktionsdaten unterstützen, immer wichtiger.
Mit xCompare können Sie CATIA V5-, SMG- und JT-Daten analysieren, um Unterschiede zwischen zwei Revisionen eines Produkts, eines Teils und einer Zeichnung zu finden oder um den Konvertierungsprozess zu überprüfen. Dabei werden nicht nur Geometrieunterschiede, sondern alle Konstruktionsänderungen in CAD-Modellen verfolgt.
Vorteile des Vergleichs von Modellmodifikationen mit xCompare
Unterstützt den 3D-Master-Prozess und die Datenarchivierung
Identifizieren Sie alle Konstruktionsänderungen, einschließlich Änderungen an funktionalen Toleranzen und Beschriftungen (FT&A). Bei der Validierung der Datenkonvertierung stellt xCompare sicher, dass keine Unterschiede aufgetreten sind, die nachfolgende Prozesse beeinträchtigen könnten.
Sparen Sie Zeit beim manuellen Modellvergleich
Der Modellvergleich kann nun sowohl in CATIA als auch im Batch-Modus durchgeführt werden und muss nicht mehr manuell erfolgen. Dadurch wird das Fehlerpotenzial verringert und die Zeiteffizienz verbessert.
Weniger menschliche Fehler & zuverlässigere Daten
Bei der manuellen Überprüfung können menschliche Fehler auftreten, so dass die Gefahr besteht, dass Änderungen in komplexen Modellen übersehen werden. xCompare garantiert, dass alle Änderungen erkannt werden und sorgt so für zuverlässigere Daten.
Erfüllung von Vorschriften zur Dokumentation
Bei der Datenkonvertierung und Langzeitarchivierung können Vorschriften verlangen, dass die generierten oder archivierten Modelldaten mit den Originaldaten des CAD-Systems übereinstimmen. xCompare V5 / JT und V5 / SMG stellen sicher, dass diese Anforderung erfüllt wird.
Einfach Modelle vergleichen
XCOMPARE V5 / V5
- Vollständig in CATIA V5 integriert
- Vergleich von Teilen, Produkten, Zeichnungen und CGR

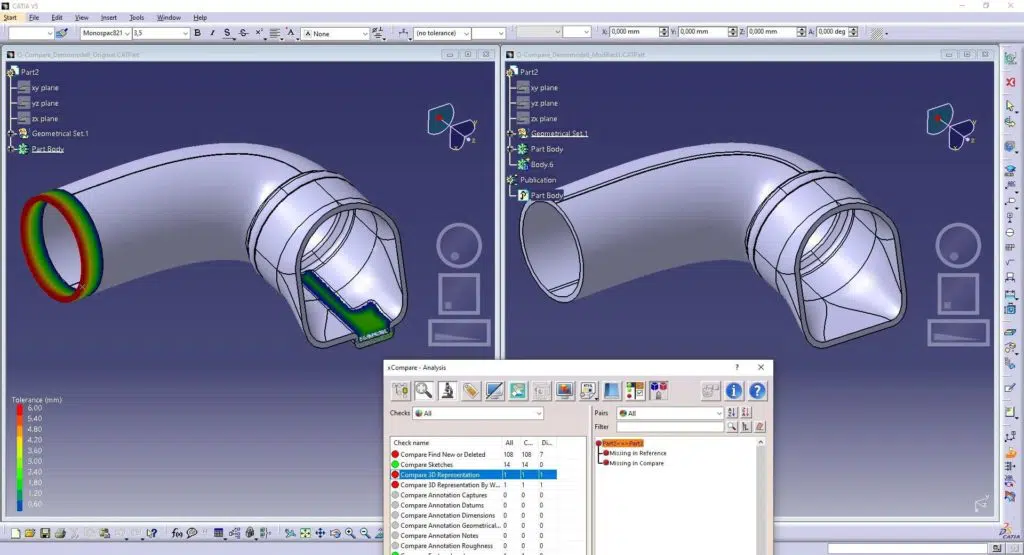

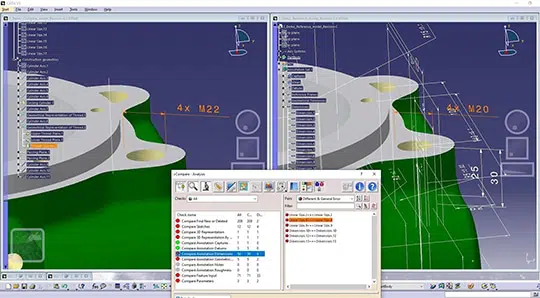

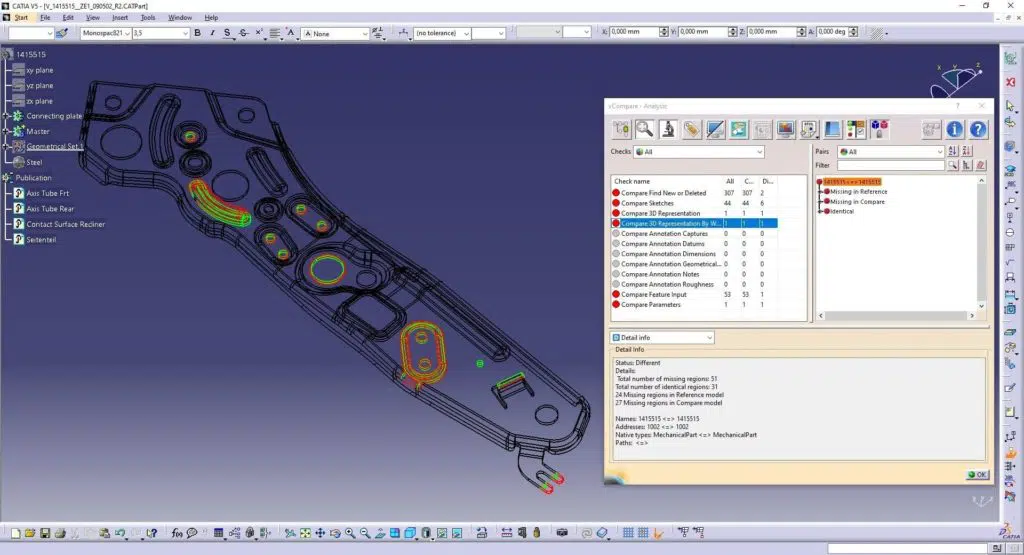

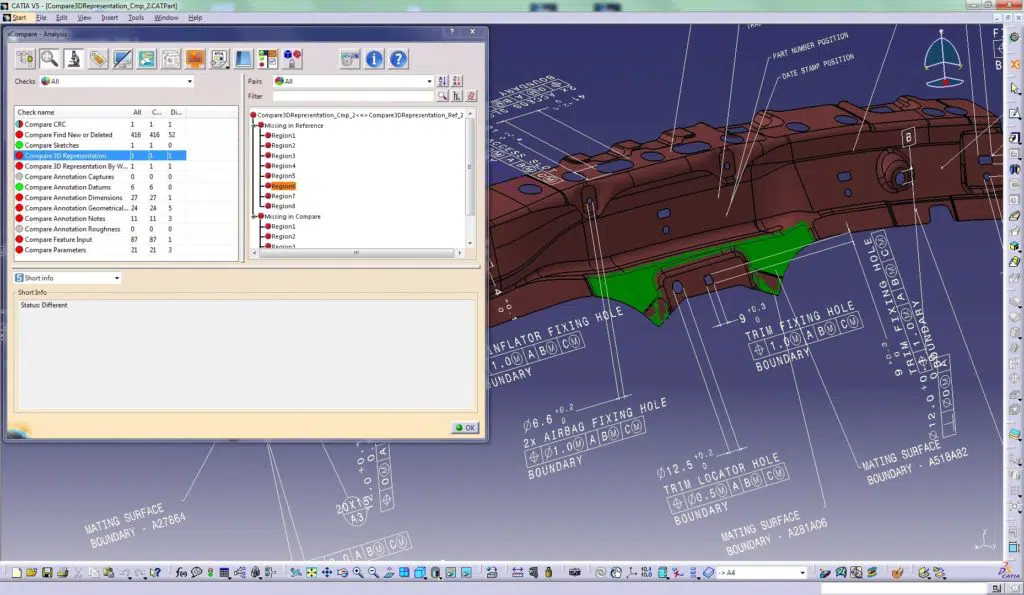

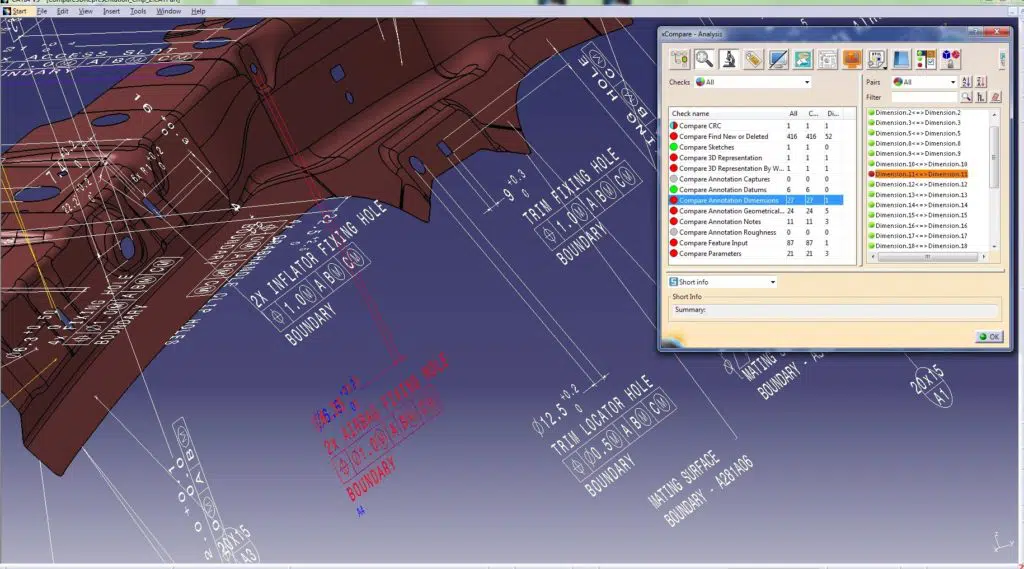

- Erkennen und Anzeigen von Konstruktionsänderungen in 2D und 3D innerhalb von CATIA oder mit leistungsstarken Berichten in jedem Browser
- Hinzufügen von Markup-Features zum Modell zur Veranschaulichung und gemeinsamen Nutzung der Ergebnisse
- Intuitive Benutzeroberfläche zum Erstellen und Bearbeiten von Konfigurationsdateien
xCompare V5 / SMG
- Erfolgreiche Datenübernahme aus CATIA V5 in SMG sicherstellen
- Vollständige Integration in CATIA V5
- Lesen von Daten im nativen Format, keine Konvertierung erforderlich
- Validierung von Geometrie, PMIs, Attributen, etc.
- Visualisierung der Ergebnisse in CATIA
xCompare V5 / JT
- Erfolgreiche Datenübersetzung von CATIA V5 nach JT sicherstellen
- Vollständig in CATIA V5 integriert
- Lesen von Daten im nativen Format, keine Konvertierung erforderlich
- Validierung von Geometrie, PMIs, Attributen usw.
- Visualisierung der Ergebnisse in CATIA
xCompare JT / JT
- Integriert mit dem JT-Viewer von TECHNIA: LiteBox3D
- Teile und Baugruppen prüfen
- Verwendung von TECHNIAs eigenem ISO-basierten Toolkit mit voller Kontrolle und bester Leistung
- Intuitive Benutzeroberfläche zum Erstellen und Bearbeiten von Konfigurationsdateien
- Auffinden von Unterschieden in Geometrie, LODs, PMIs, Eigenschaften, etc.
- Batch-Modus für automatisierte Prozesse und 3D-HTML-Berichte

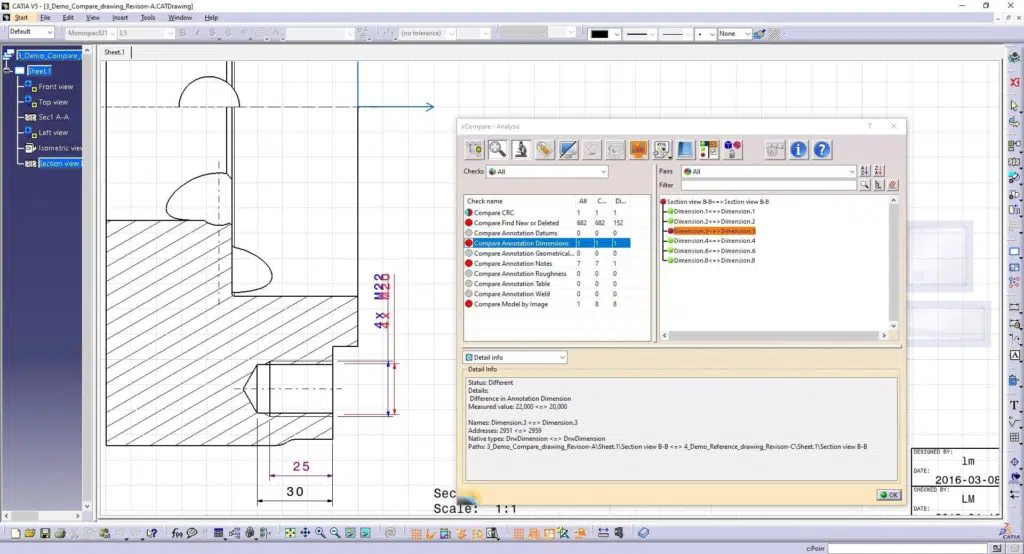

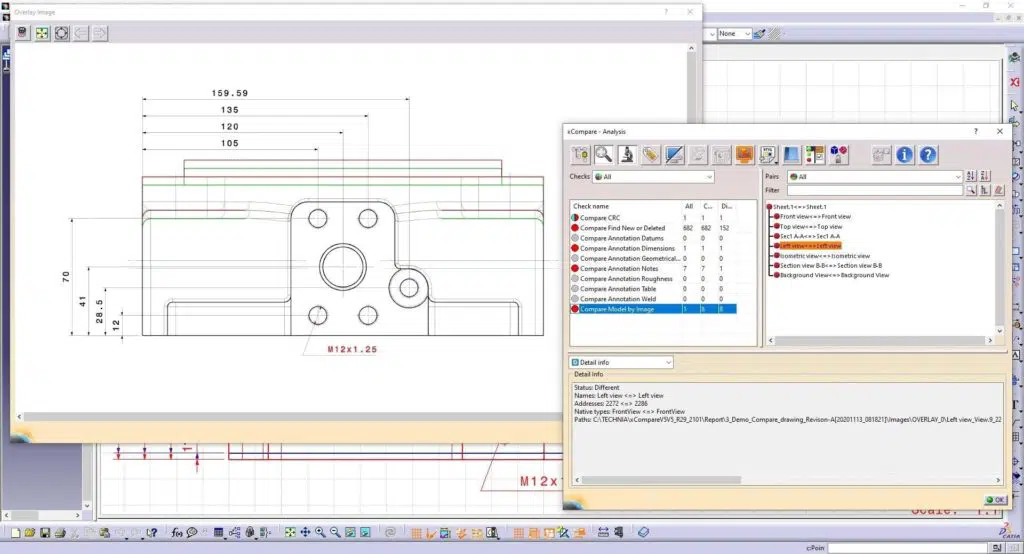

Vergleich einzelner Teile oder Zeichnungen mit xCompare V5 / V5
Hauptmerkmale & Funktionen
Anpassbare Konfiguration
Benutzer können Konfigurationen je nach Anwendungsfall erstellen. Die Konfigurationsdatei kann versionsübergreifend verwendet werden, um einheitliche Prüfparameter und -ergebnisse zu erhalten.
Zentralisierte Funktionen
xCompare vereint alle Vergleichsmöglichkeiten für Teile, Produkte, Zeichnungen, CGR an einem Ort.
Aussagekräftige Berichte
xCompare erstellt mehrere aussagekräftige Berichte im xml-, HTML- und 3DHTML-Format. Das Layout der Berichte kann an die Kundenanforderungen angepasst werden.
Batch-Lauf
xCompare kann im Batch-Modus ausgeführt werden. Zum Beispiel, um automatisch Änderungsberichte innerhalb der PDM-Systeme zu erstellen.
Merkmalsbasierter Vergleich
Neben dem geometrischen Vergleich vergleicht xCompare Modelle auf der Basis von Merkmalen. Dies ermöglicht es xCompare, alle Unterschiede in Parametern, Namen, Farben usw. zu finden.
FT&A-Vergleiche
xCompare bietet die Möglichkeit, FT&A-Merkmale wie Toleranzen, Anmerkungen, Schweißnähte, Tabellen, Texte usw. zu vergleichen.
Spezielle Prüfverfahren
xCompare verfügt über verschiedene Spezialprüfungen wie 3D-Darstellung, Wireframe, Electrical Harness, etc. Diese werden häufig für spezielle Anwendungsfälle eingesetzt.
Leistung
xCompare ist deutlich leistungsfähiger als andere Vergleichstools. Beste Nutzung der CPU durch Multithreading-Berechnungen.
Was unsere Kunden sagen...
“In my opinion, the major advantage is that it completely does away with the need to convert data. As a rule, the data we receive from our clients is already in V5 format. For example, if we have an assembly made up of two parts with multiple rivets or screw connections, we can use xCompare to check immediately if a nut has been left out. This eliminates the need for all the steps related to converting data in one go and prevents conversion errors from occurring.”
