BRIGADE/Standard
Einfache und effiziente Berechnung und Planung von Brücken
Was ist BRIGADE/Standard?
BRIGADE/Standard verfügt über eine einzigartige Benutzeroberfläche, die speziell für die 3D-Modellierung und Analyse der gängigsten Arten von Brückenbauten entwickelt wurde. Die intuitive Benutzeroberfläche ist für neue Benutzer leicht zu erlernen und steigert die Produktivität erfahrener Benutzer.
Das parametrische Modellierungskonzept verwendet typische Komponenten aus dem Brückenbau wie Absteckslinien, Stützlinien, Brückendeck, Längs- und Querträger, Spannglieder, Lager, Stützen, Widerlager, Fundamente etc. Darüber hinaus enthält BRIGADE/Standard vordefinierte Lasten, Fahrzeuge und Lastkombinationen in Übereinstimmung mit einer Vielzahl von Konstruktionsnormen , einschließlich der Eurocodes mit verschiedenen nationalen Ergänzungsvorschriften.
Die Ergebnisse lassen sich leicht in 3D-Plots und 2D-Diagrammen darstellen und können in MS Word und MS Excel exportiert werden.
Die wichtigsten Features von BRIGADE/Standard
Einfach zu bedienende Modellierungsumgebung
Einfach zu bedienende Umgebung für die 3D-Modellierung und Analyse von Brückenbauten.
Parametrische Modellierung
Der Benutzer kann die Geometrie, Lasten, Randbedingungen, usw. schnell definieren und ändern.
Automatische Vernetzung
Das Finite-Elemente-Modell wird automatisch aus der vom Benutzer definierten Geometrie erstellt.
Vordefinierte Lastfälle
Vordefinierte Lastfälle, die bei Brückenbauten auftreten.
Bewegliche Lasten
Marktführende Technik zur Evaluierung der Reaktion von beweglichen Lasten.
Vorspannungen
BRIGADE/Standard ermöglicht die Analyse von Vorspannungen.
Lastkombinationen
State-of-the-art Funktion zur automatischen Berücksichtigung von Lastkombinationen.
Visualisierung der Ergebnisse
Umfangreiche Nachbearbeitungsfunktionen für eine effiziente Auswertung der Ergebnisse.
Reinforcement Design
Einfaches Reinforcement Design gemäß dem Eurocode mit dem Modul ConcreteDesigner.
BRIGADE Kundenreferenz

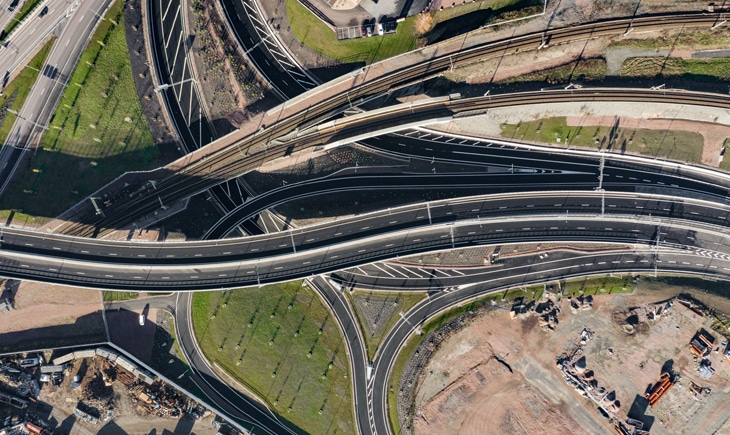

Als BRIGADE-Anwender seit über 14 Jahren beschreibt Max Fredriksson, Business Manager für die Abteilung Brücken- und Ingenieurbau bei Inhouse Tech, wie BRIGADE in seinem Unternehmen eingesetzt wird.
Die wichtigsten Features von BRIGADE/Standard im Detail

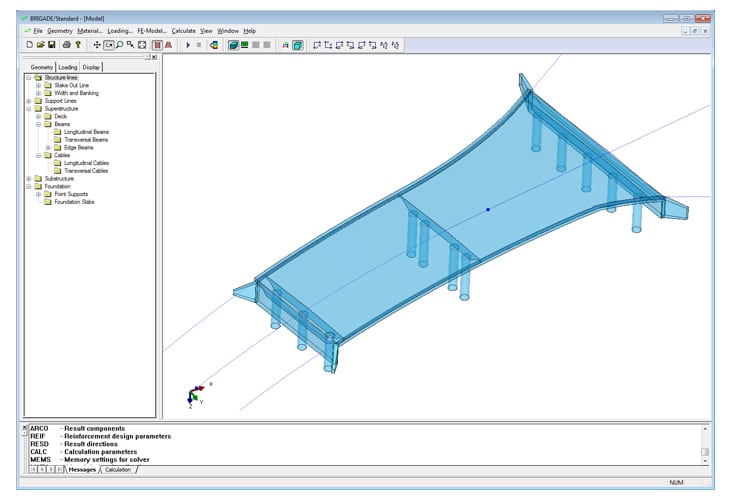

BRIGADE/Standard bietet eine einfach zu bedienende Umgebung für die 3D-Modellierung und Analyse von Brückenbauten. Die intuitive Benutzeroberfläche ist für neue Benutzer leicht zu erlernen und steigert die Produktivität erfahrener Benutzer.

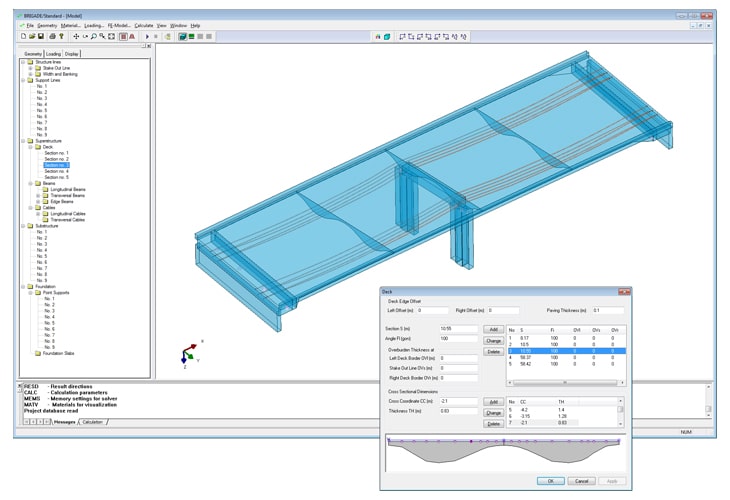

BRIGADE/Standard basiert auf einem parametrischen Modellierungskonzept, bei dem der Benutzer Geometrie, Lasten, Randbedingungen, Vernetzungsdichte etc. schnell definieren und ändern kann.

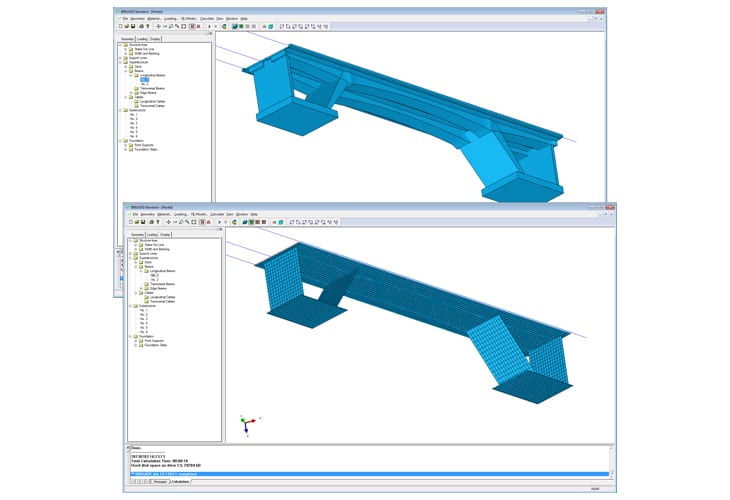

BRIGADE/Standard erstellt das Finite-Elemente-Modell automatisch aus der vom Benutzer definierten Geometrie. Die Vernetzungsdichte kann vom Benutzer leicht geregelt werden.
BRIGADE/Standard enthält vordefinierte Arten von Lasten, die bei Brückenbauten auftreten, z. B. Eigengewicht, Belag, Vorspannung, Schrumpfung, bewegliche Verkehrslasten, Bremskräfte, Temperatur, Windkräfte, seismische Lasten etc. Diese Lasten können vom Benutzer leicht aktiviert und eingestellt werden.

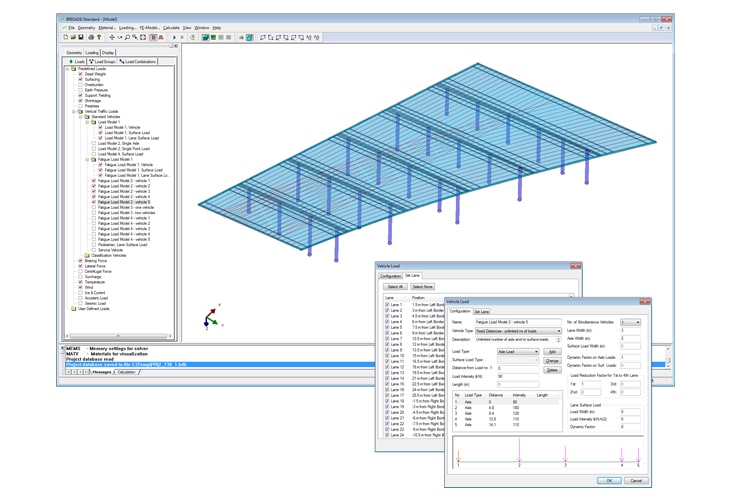

BRIGADE/Standard beinhaltet ein marktführendes Programm zur Berechnung des Verhaltens von beweglichen Lasten. Das Programm basiert auf Einflussflächen/-linien und netzunabhängigen Fahrspurausrichtungen. Fahrzeuge können aus Achsen mit festen oder variablen Innenabständen bestehen, die mit beweglichen Lasten auf der Oberfläche kombiniert werden. Mehrere gleichzeitig fahrende Fahrzeuge auf verschiedenen Fahrspuren werden automatisch berücksichtigt. Fahrzeuge können manuell erstellt oder aus einer Bibliothek von Konstruktionsvorschriften generiert werden, z. B. Eurocode, AAASHTO, British Standard und die skandinavischen Straßen- und Eisenbahnbrückenvorschriften.
BRIGADE/Standard ermöglicht die Berechnung von Vorspannungen. Die Anordnung von Längs- und Querspanngliedern kann einfach definiert werden. Kurzfristige Verluste (Reibung, Wackeln und Verankerung) werden automatisch berechnet. Langfristige Verluste (Schrumpfung, Kriecheffekte und Relaxation) können auf der Grundlage der berechneten Beton- und Seilspannungen in quasi-statischen Lastkombinationen leicht definiert werden.

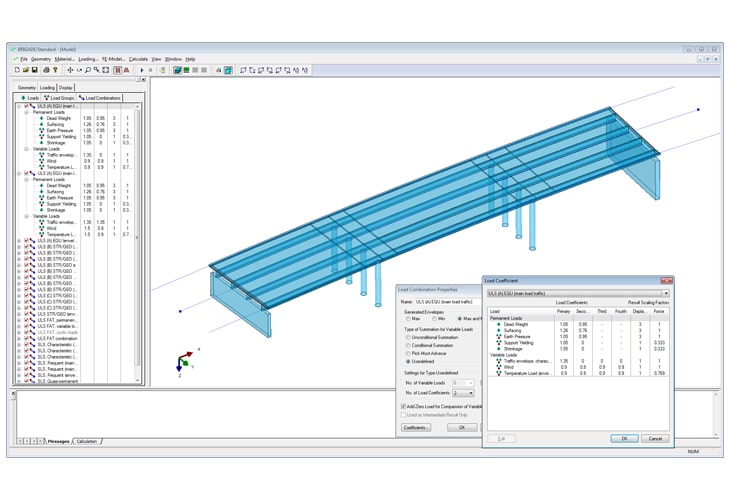

BRIGADE/Standard enthält eine hochmoderne Funktion zur Berechnung von Lastkombinationen, die automatisch berücksichtigt, ob die Lasten eine negative oder entlastende Wirkung auf die Konstruktion haben. Lastkombinationen können manuell erstellt oder aus einer Bibliothek von spezifischen Konstruktionscodes generiert werden, z. B. Eurocode, AAASHTO, British Standard und die skandinavischen Straßen- und Eisenbahnbrückenvorschriften.

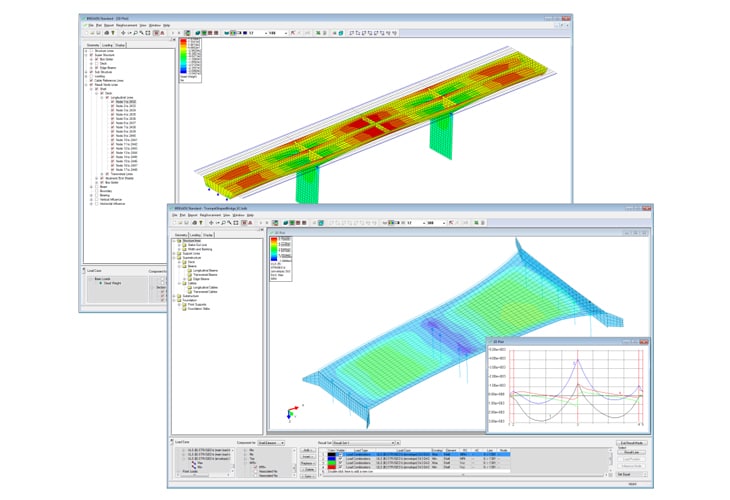

BRIGADE/Standard bietet eine breite Palette von Nachbearbeitungsfunktionen, die eine effiziente Interpretation der Ergebnisse ermöglichen:
- Konturdiagramme (verformtes oder nicht verformtes Modell)
- Diagramm-Darstellungen
- Vektor-Diagramme
- Animation der Ergebnisse
- Visualisierung von extrem ungünstig wirkenden Verkehrslasten
- Generierung von Ergebnisberichten
- Export nach MS Excel

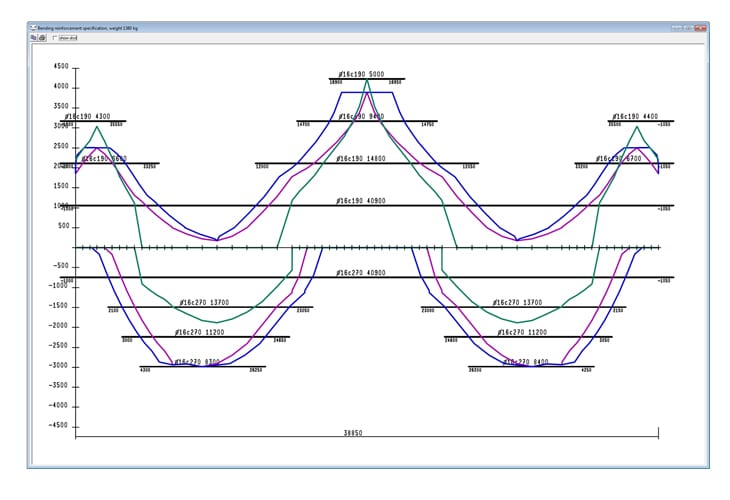

Reinforcement Design nach Eurocode kann mit dem Modul ConcreteDesigner einfach berechnet werden.
