ELU optimiert FEA (Finite Element Analyse) von Brücken

Einführung

Entdecken Sie die einzigartigen Möglichkeiten von BRIGADE/Plus, unserem fortschrittlichen FEA-Programm. ELU, einer unserer langjährigsten Kunden und erfahrener Nutzer von BRIGADE/Plus und BRIGADE/Standard, hat das volle Potenzial unserer Brückenanalysesoftware erfolgreich ausgeschöpft. Die Vielseitigkeit und Effizienz der Software zeigt sich eindrucksvoll in ihrem Einsatz in unterschiedlichsten technischen Szenarien.

Effiziente Skripterstellung für verschiedene Brückendesigns

Heute verwendet ELU sowohl BRIGADE/Plus als auch BRIGADE/Standard. BRIGADE/Standard eignet sich hervorragend für die Modellierung von Standardbrücken, aber ELU setzt bisweilen auch BRIGADE/Plus für solche Brückendesignprojekte ein. Denn BRIGADE/Plus umfasst robuste Skriptfunktionen, die eine effektive Bearbeitung verschiedenster Brückendesigns ermöglichen – von einfachen bis hin zu komplexen Brücken. Die Skriptfunktionen ermöglichen es den Ingenieuren von ELU, ihre Arbeitsabläufe zu optimieren und Änderungen effizient zu verarbeiten.

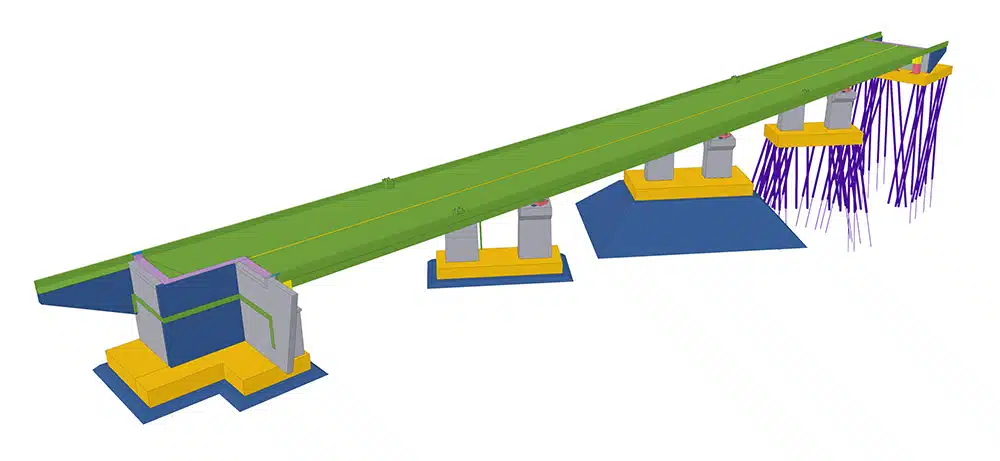

Ein Beispiel für dieses Konzept ist das Projekt „Godsstråket“, bei dem ELU zwei Spannbetonbrücken entwirft. Durch die Nutzung der Skriptfunktionen von BRIGADE/Plus wurden parametrische Modelle entwickelt und Exportfunktionen für die Bearbeitung von Ergebnisdaten optimiert. Diese Daten werden anschließend im Entwurfsprozess für Betonabschnitte verwendet.

DWG-Datei-Integration

Die Skriptfunktionen von BRIGADE/Plus wurden von ELU beispielsweise für ein Projekt genutzt, bei dem ein Skript zum Import von DWG-Dateien erstellt wurde, aus denen dann die Geometrie für die Brücke erstellt wurde. Dadurch wurde nicht nur die Modellierungsphase erleichtert, auch Modelländerungen konnten schneller und zuverlässiger vorgenommen werden, was zu einer Beschleunigung der Projektlaufzeiten führte.

Benutzerdefinierte Ausgabereports

ELU nutzt auch die Skriptfunktionen von BRIGADE/Plus, um maßgeschneiderte, an die eigenen Bedürfnisse angepasste Ausgabereports zu erstellen. Dadurch wird gewährleistet, dass die Ausgabedaten perfekt auf die Projektanforderungen und die Interaktion mit anderer interner Konstruktionssoftware abgestimmt sind. Dies führt zu einer insgesamt effizienteren Arbeitsweise.

Optimierung von Lastkombinationen

Eine der bei ELU-Nutzern beliebtesten Funktionen von BRIGADE/Plus ist das robuste Modul für Lastkombinationen, das bereits in BRIGADE/Standard enthalten ist. Mit diesem leistungsstarken Tool können Ingenieure die große Anzahl von Lastkombinationen gemäß den Entwurfsregeln effizient verarbeiten und so eine gründliche und genaue Bewertung von Brückenkonstruktionen gewährleisten, um maximale Sicherheit und Zuverlässigkeit zu gewährleiste.

Nicht nur für Brücken

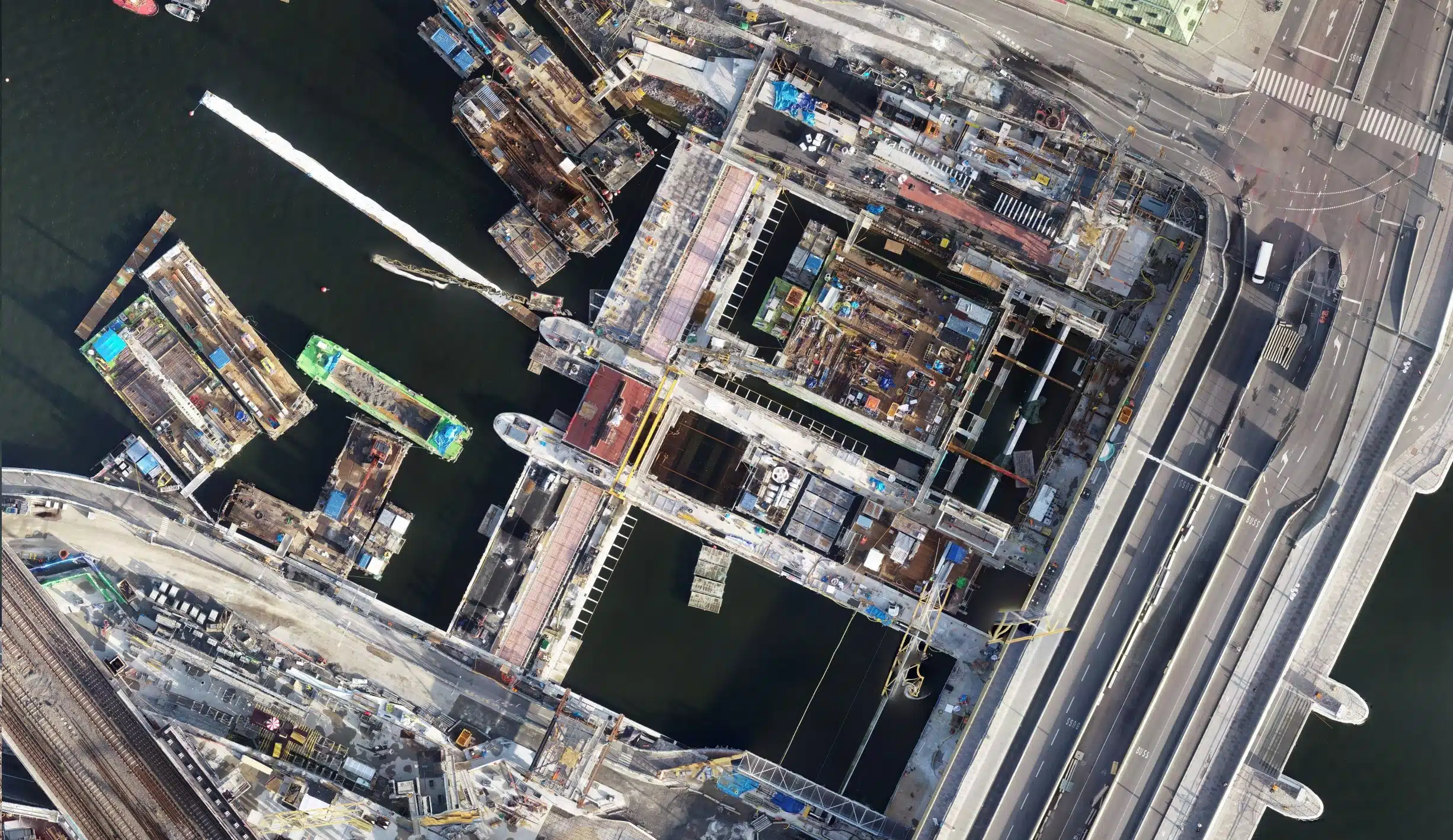

ELU setzt BRIGADE/Plus aber nicht nur für Brückenkonstruktionen ein. Dank des allgemeingültigen Modellierungskonzepts von BRIGADE/Plus kann ELU die Software auch für Entwürfe von beispielsweise Hafen- und Pieranlagen verwenden. Dies zeigt sich am Beispiel des Projekts „New Slussen“ in Stockholm, bei dem Brigade/Plus für die Planung des neuen Kanals eingesetzt wurde. Bei diesem Projekt wurde der gesamte Kanal zunächst mit Schalenelementen modelliert. Danach wurden die Ergebnisse in die Planungstools von ELU exportiert. Bei der Modellierung der Lasten von Schleusentoren und Maschinen kam ELU die Kopplungsfunktion von Brigade/Plus sehr zugute, mit der sich die Lasten verteilen und Singularitäten im Modell vermeiden ließen.

Nahtlose Integration mit Abaqus

BRIGADE/Plus verwendet sowohl die Abaqus-Benutzeroberfläche als auch Abaqus CAE und den Abaqus Standard Solver für die numerischen FE-Analysen. Dadurch können Modelle nahtlos von BRIGADE/Plus zu Abaqus übertragen werden, sodass Ingenieure eine vielseitige und vernetzte Analyseumgebung erhalten. Dies bedeutet auch, dass Abaqus-Benutzer mit der Arbeitsweise in BRIGADE/Plus vertraut sind und umgekehrt. Sollten weder die standardmäßigen noch die fortgeschritteneren Analysemethoden (BRIGADE/Plus) ausreichen, dann wird bei ELU ABAQUS eingesetzt.

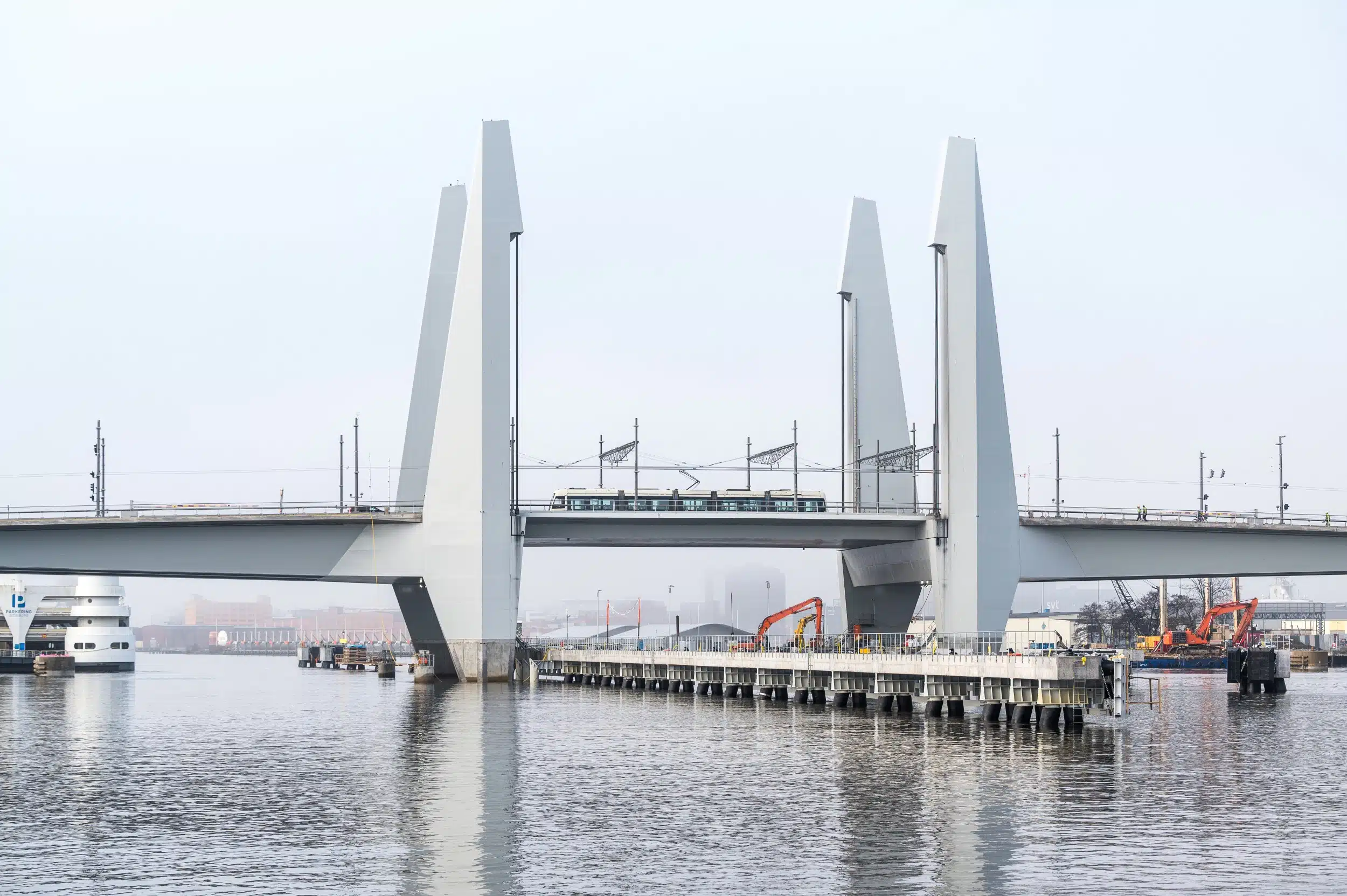

In BRIGADE/Plus erstellte Modelle kann man auch in ABAQUS verwenden. Ein Beispiel hierfür ist das neue Arpeggio-Stahlbrückenprojekt in Göteborg (auch als Hisingsbron bekannt), bei dem ELU Brigade Plus verwendete, um ein 3D-Schalenmodell der Hebespannweite zu erstellen. Das Modell konnte anschließend für weitere detaillierte Brückentests zu Abaqus exportiert werden. Die Submodellierungstechnik in Abaqus wurde unter anderem zur Berechnung der Spannungskonzentrationen in den Schweißnähten verwendet, die für eine Ermüdungsanalyse erforderlich waren. Dies verkürzte die Berechnungszeit erheblich, sodass dann mehr Zeit für die Auswertung der Ergebnisse zur Verfügung stand.

Effektives Lernen mit umfassenden Tutorials

ELU schätzt die umfangreichen Tutorials, die für BRIGADE/Plus bereitgestellt werden. Sie dienen als wertvolle Ressource, um Ingenieure gezielt bei spezifischen Aufgaben und Herausforderungen innerhalb der Software zu unterstützen. Die Tutorials verkürzen die Einarbeitungszeit für neue Nutzer erheblich und ermöglichen es erfahrenen Anwendern, ihre Kenntnisse zu vertiefen. Dabei bieten sie einen schnellen und umfassenden Überblick über Funktionen, Features und Best Practices der Software.

Erstklassiger Support

ELU setzt immer wieder auf BRIGADE, nicht zuletzt wegen des herausragenden Supports durch das TECHNIA-Team. Da BRIGADE direkt bei TECHNIA entwickelt wird, profitieren Kunden von fachkundiger Unterstützung aus erster Hand – schnell, kompetent und zuverlässig.

Fazit

BRIGADE/Plus ist für ELU unverzichtbar – dank leistungsstarker Python-Skriptfunktionen, nahtloser Dateiintegration und einer umfangreichen Tool-Suite. Die Erfolgsgeschichte von ELU zeigt eindrucksvoll die Vielseitigkeit und Effizienz der Software sowie die erstklassige Unterstützung durch unser engagiertes Team.
